دوربین Zenmuse L3

دوربین  DJI Zenmuse L3  از جدید ترین نسل دوربین‌ های سنجش از دور هوایی است. این محصول با ارائه تصاویر 3 بعدی و با کیفیت یکی از بهترین گزینه ها برای انواع نقشه برداری ها و آنالیزهای محیطی است.  شرکت DJI از پیشگامان تولید کننده دوربین های سنجش از راه دور است که بالاترین استانداردهای جهانی را در این حوزه ارائه میکند، در همین راستا دوربین طیف سنجی L3 را در سال 2025 تولید کرده است. استفاده از دوربین زنمیوس دی جی آی L3 در انواع پروژه‌ های شهری، عمرانی، آنالیز های توپوگرافی و مهندسی، پروژه های عمرانی و… انتخاب بسیار هوشمندانه ای است.

لازم به ذکر است دوربین Zenmuse L3 صرفا امکان نصب بر روی ماتریس DJI 400 را دارد که به جمع آوری داده های بهتر از محیط کمک میکند. دوربین  DJI L3 مجهز به لیدار لیزر برد بلند با طول موج 1535 nm، یک IMU حرفه‌ ای و 2 دوربین RGB با وضوح 100 مگا پیکسل همراه با گیمبال 3 محوره است که در ادامه هر یک از قابلیت‌ های ذکر شده را معرفی می‌کنیم.

DJI Zenmuse L3

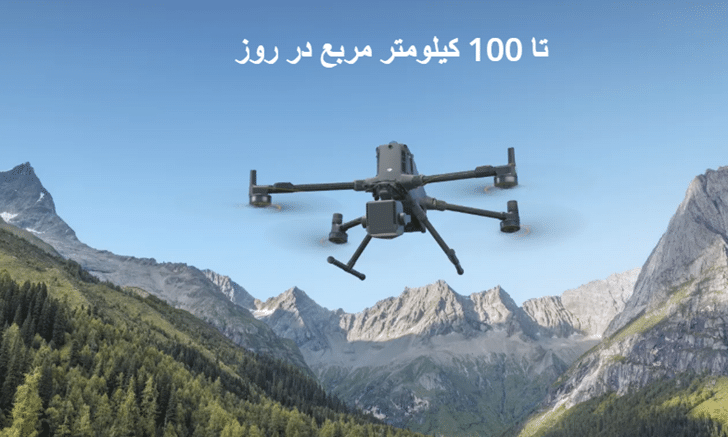

دوربین DJI Zenmuse L3 برای انواع پروژه‌ های صنعتی با توانایی نقشه برداری روزانه تا 100 کیلومترمربع بسیار کارامد است که دامنه فوق العاده بالایی برای پایش محیطی است. DJI Zenmuse L3 با استفاده از کارت حافظه CFexpress و سیستم جمع آوری داده DJI تمامی دیتا ها را به خوبی ضبط و نگهداری میکند. دمای عملیاتی این محصول -20 تا 50 درجه سانتی گراد و حداکثر دما برای کارایی دوربین، بازه دمایی -40 تا 70 درجه سانتی گراد است.

مشخصات ظاهری دوربین DJI L3

وزن این محصول بدون رابط گیمبال تکی حدود 1.6 کیلوگرم است. ابعاد این دوربین 192 × 202 × 162 میلی متر است و از طراحی بصری زیبایی برخوردار است. حداقل فاصله تشخصی موثر Zenmuse L3 حدود 10 متر و میدان دید افقی 107 درجه است. دیگر قابلیت های عملیاتی این دوربین به شرح زیر هستند:

ماژول لیدار

ماژول لیدار Zenmuse L3 با ارسال پالس های لیزری و اندازه گیری میزان نور بازتابی، فواصل را اندازه گیری میکند و اطلاعات دقیقی از محیط ثبت میکند. طول موج لیدار لیزر، 1535 نانومتر با کمترین واگرایی پرتویی است. یک مثال از محدوده تشخیص آزمایش شده دوربین طیف سنجی L3 برای اجسام با حداقل بازتابی (10%) است که این دوربین با نرخ 350 هزارپالس در ثانیه میتواند تا برد 700 متر را اندازه گیری کند. پس از قدرت تشخیص بسیار بالایی برخوردار است. ایمنی لیدار لیزر این دوربین در کلاس یک قرار دارد.

DJI L3 مجهز به 2 دوربین RGB

این قابلیت باعث میشود DJI L3 شما توانایی تهیه نقشه های دقیق و مستند را با ثبت سه رنگ اصلی داشته باشد. به همین دلیل دیتا های 3 بعدی و با جزئیات بیشتر از محیط ثبت میشوند. کیفیت تصاویر ضبط شده 100 مگا پیکسل است و میدان دید فوق عریض 107 درجه ای باعث میشود که منطقه وسیع تری پوشش داده شود. شما میتوانید داده های به دست آمده را برای نقشه های ارتوفتو دیجیتال (DOM) و مدل های ارتفاع دیجیتال (DEM) در یک پرواز ثبت کنید و راندمان کار را بالاتر ببرید. یک شاتر مکانیکی و 2 سنسور 100 مگاپیکسلی و 25 مگاپیکسلی کمک میکنند تا در شرایط نوری ضعیف هم کیفیت رنگی و وضوح خوبی داشته باشید. به کمک این قابلیت، دوربین Zenmuse L3 میتواند در ارتفاع پروازی 300 متر، به فاصله تصویر برداری 3 سانتی متر دسترسی پیدا کند.

سیستم POS دوربین Zenmuse L3

منظور از POS سیستم موقعیت یابی است که مختصات فضایی شامل طول، عرض و ارتفاع، زاویه چرخش دوربین و زمان دقیق شاتر را ثبت میکند. نرخ به روز رسانی در سیستم POS حدود 200 هرتز و همین نرخ برای GNSS حدود 5 هرتز است. خطای نگرش این سیستم بسیار پایین است و حداکثر زاویه انحراف آن تنها 0.02 درجه پس از پردازش است.

گیمبال دوربین DJI L3

گیمبال در واقع یک تثبیت کننده دوربین است که با استفاده از موتور های الکتریکی و سنسور های ژیروسکوپ و شتاب سنج حرکات ناخواسته و لرزش ها را حذف میکند تا کیفیت تصاویر حفظ شود. در غیر این صورت تصاویر دریافتی به دلیل تکان های حاصل از پرواز و عوامل دیگر، دچار افت وضوح خواهند شد. گیمبال قرار گرفته در Zenmuse L3 یک گیمبال، 3 محوره است که میتواند از تاری تصویر در تمامی جهات جلوگیری کند.

 کمترین واگرایی پرتو لیزر دوربین Zenmuse L3

واگرایی پرتو این لیزر تنها 0.25 میلی راد است که باعث میشود به یک نقطه کوچک انرژی بالایی وارد شود و پرتو واگرایی زیادی نداشته باشد. به همین دلیل اندازه یک نقطه در یک برد مشخص در مقایسه با دوربین Zenmuse L2 حداقل یک پنجم است. در نتیجه امکان مشاهده دقیق اشیا کوچک تر فراهم است. انرژی واگرایی کمتر دوربین طبف سنجیZenmuse L3 به نفوذ عمیق تر پرتو کمک میکند و به کمک آن خطوط برق، شاخه ها و حتی پوشش گیاهی به خوبی قابل مقایسه هستند.

حالت های اسکن دوربین DJI Zenmuse L3

دوربین DJI L3 میتواند از حالت های اسکن مختلف خطی، ستاره ای و غیرتکراری برای شرایط عملیاتی مختلف پشتیبانی کند.

• اسکن خطی برای ایجاد تصویر منسجمی ارائه میدهد که برای نقشه برداری با دقت بالا از زمین مناسب است.
• حالت ستاره ای به صورت زوایای چندگانه اسکن را انجام میدهد و برای جنگل ها یا محیط های شهری با تراکم بالا بهترین گزینه است.
• اسکن غیر تکراری پوشش وسیع تری را بررسی میکند و برای بازرسی خصوص برق و ساختارهای پیچیده مناسب است.

سیستم جمع آوری داده Zenmuse L3

دوربین Zenmuse L3 میتواند به طور خودکار، برخی پارامتر های پرواز را براساس مسیر پرواز و به کمک نقشه های DJI Pilot 2 به کاربر توصیه کند. به علاوه تمامی داده های پرواز های تعقیب خط تا 130 متر زا پشتیبانی میکند که در بررسی کانال های خط برق بسار ارزنده است. تقسیم صفحه نمایش DJI Zenmuse L3 به کاربران اجازه میدهد تا از بین ترکیب های مختلف تقسیم صفحه مثل ابر نقطه ای، DJI Pilot2، نور مرئی، ابرنقطه ای و تصاویر کمکی، نور مرئی و تصاویر کمکی یک روش را انتخاب کنند. قابلیت real time point cloud هم امکان پیش نمایش دو بعدی و سه بعدی داده های ابر نقطه ای یا point cloud را حین پرواز فراهم میکند که به نظارت بهتر بر عملیات جمع آوری داده های دقیق تر به شما کمک میکند.

پردازش داده ها در دوربین طیف سنجی L3

به کمک پردازش داده های PPK  در دوربین طیف سنجی L3، نتایج موقعیت یابی با دقت بالا و در سطح سانتی متر حتی در نور مرئی کم پردازش میشوند. Zenmuse L3 اولین دوربینی است که میتواند بازسانی پوشش گاوسی از داده های نورمرئی را در پلتفرم DJI Terra سازمان دهی میکند که در نتیجه آن واقع گرایی و چزییات ثبت شده از آنالیزها بهبود پیدا میکنند.

 کاربرد داده های دوربین DJI L3

دوربین DJI L3 به کمک مدل هوش مصنوعی از طبقه بندی هوشمند Point Cloud ها پشتیبانی میکند. به همین دلیل المان های مختلف زمین مثل زمین، پوشش گیاهی، دکل های برق و… را از یکدیگر تشخیص میدهد و امکان تنظیم دسته های مختلف و بهینه سازی ابر نقطه ای فراهم میشود. به کمک ابزارهای پروفایل Zenmuse L3  امکان تجزیه و تحلیل انواع پارامترها مانند ارتفاع مقطع، طراحی مهندسی و  تحلیل داده ها برای کاربران وجود دارد.

جهت اطلعات بیشتر میتوانید با کارشناسان مجموعه جهان آرسی در ارتباط باشید. جهت خرید DJI Zenmuse L3 میتوانید به صورت حضوری یا آنلاین از طریق مجموعه اقدام فرمایید. این محصول همراه با گارانتی، آموزش، ضمانت اصالت کالا و ارسال به تمام نقاط ایران در اختیار شما قرار خواهد گرفت. به علاوه پس از خرید میتوانید از خدمات پشتیبانی پس از فروش هم بهره مند شوید.
